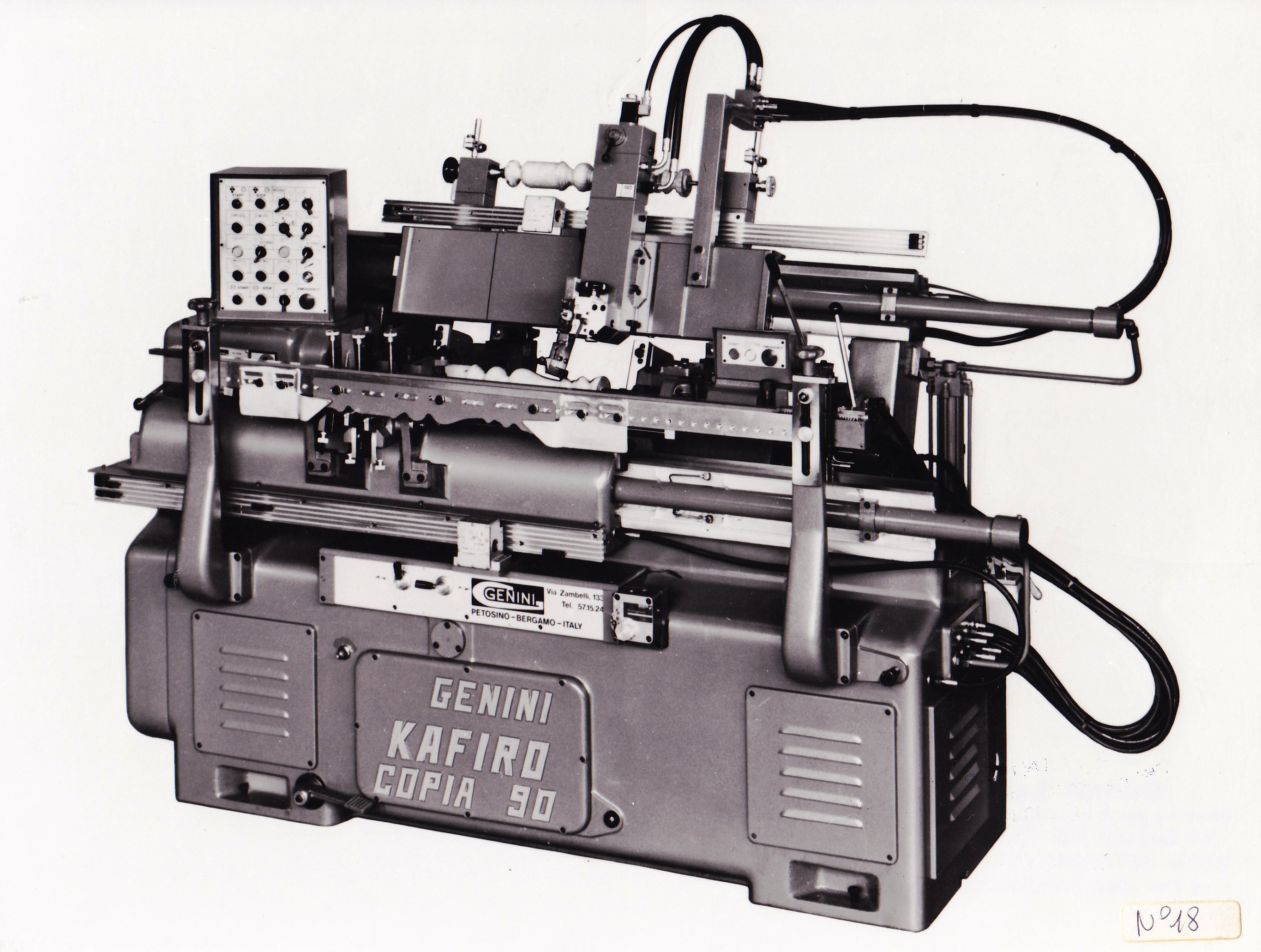

E’ un tornio Genini della serie KAFIRO.
Un modello – 8 versioni:
Modello Kafiro S, A, AC, ACW, LOGIC, RE, COPIA e LP

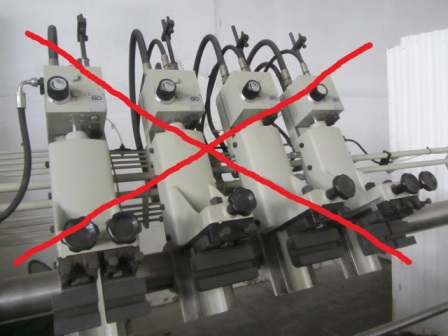

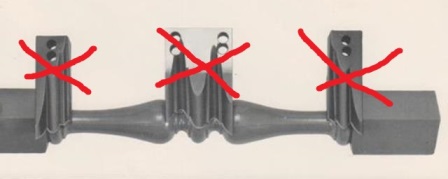

Il Kafiro Copia non utilizza finitori, perciò non è provvisto di carrelli portautrnsili posteriori. Gli utensili finitori, sono infatti utilizzati per grandi quantità, lotti di produzione molto alti, perciò per piccole e medie quantità è stato utilizzato un sistema alternativo.
COMPOSIZIONE UNITA’ KAFIRO COPIA

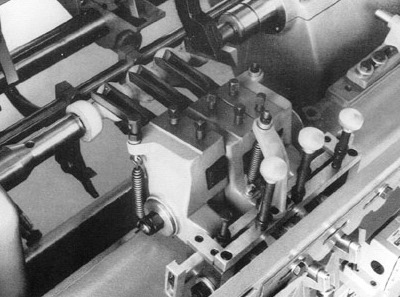

Il gruppo di utensili sgrossatori è uguale come tutti i torni KAFIRO.
Mentre per la finitura è stato utilizzato il sistema di copiatura con copia oleodinamica.
.

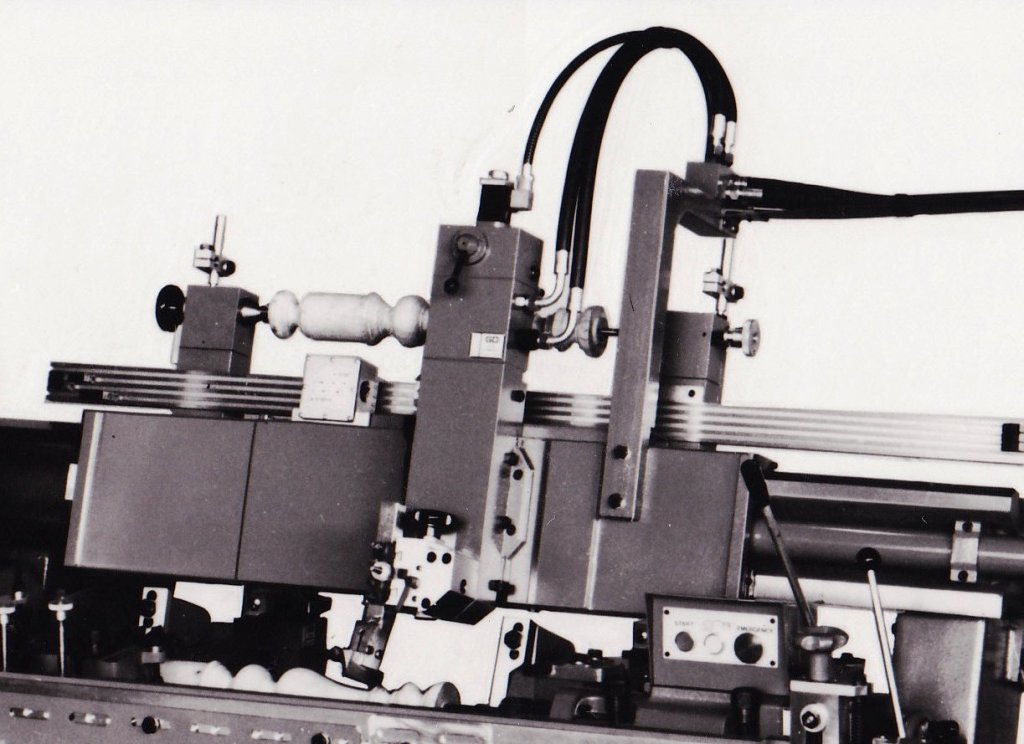

Copiatore oleodinamico OLEOGO GENINI AUTOMAZIONI

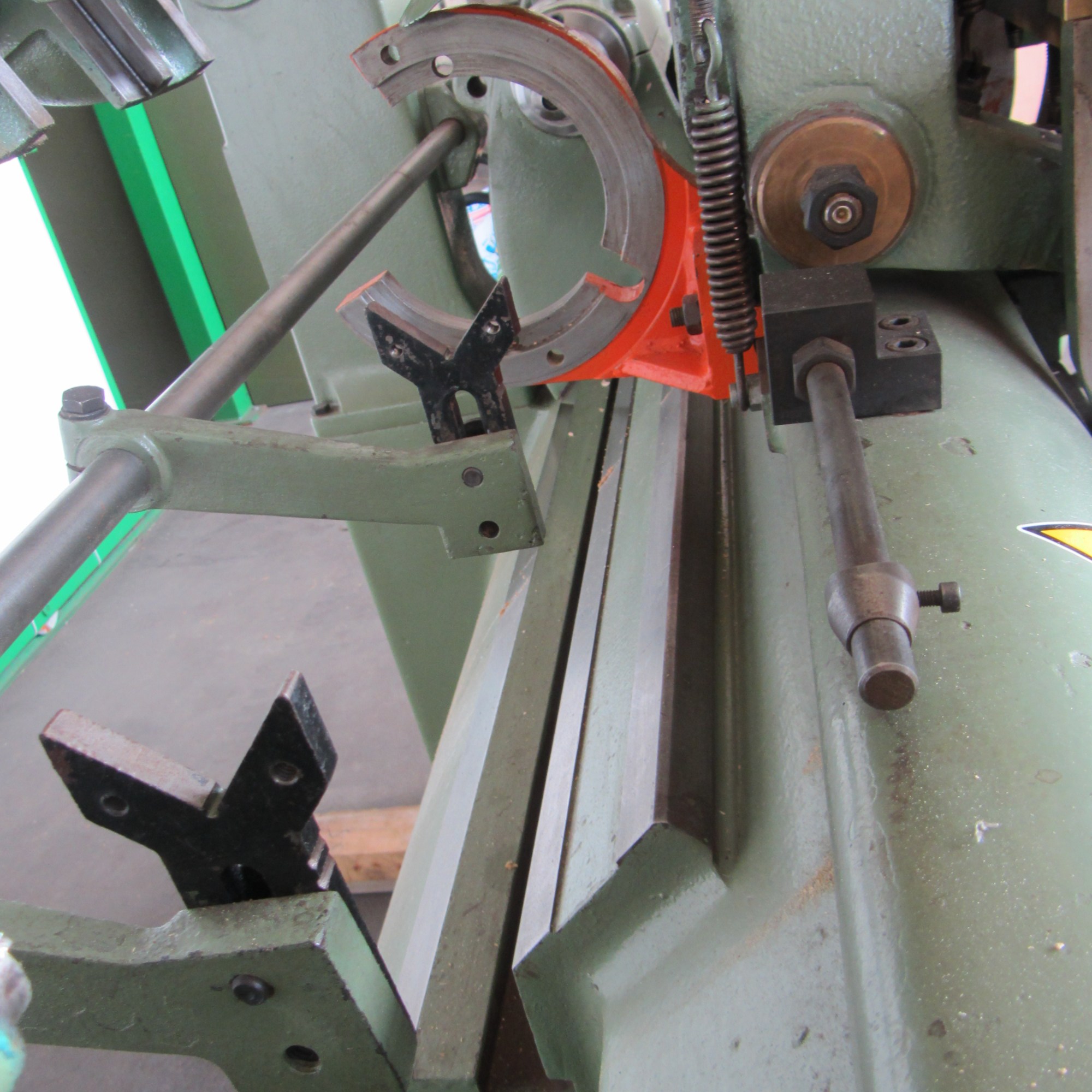

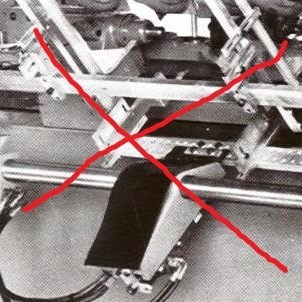

Il caricatore automatico, adatto per grandi quantità è stato sostituito con il centratore automatico.
Con il centratore automatico è infatti possibile caricare pezzi con dimensioni molto grandi, impossibile da caricare con un caricatore automatico.

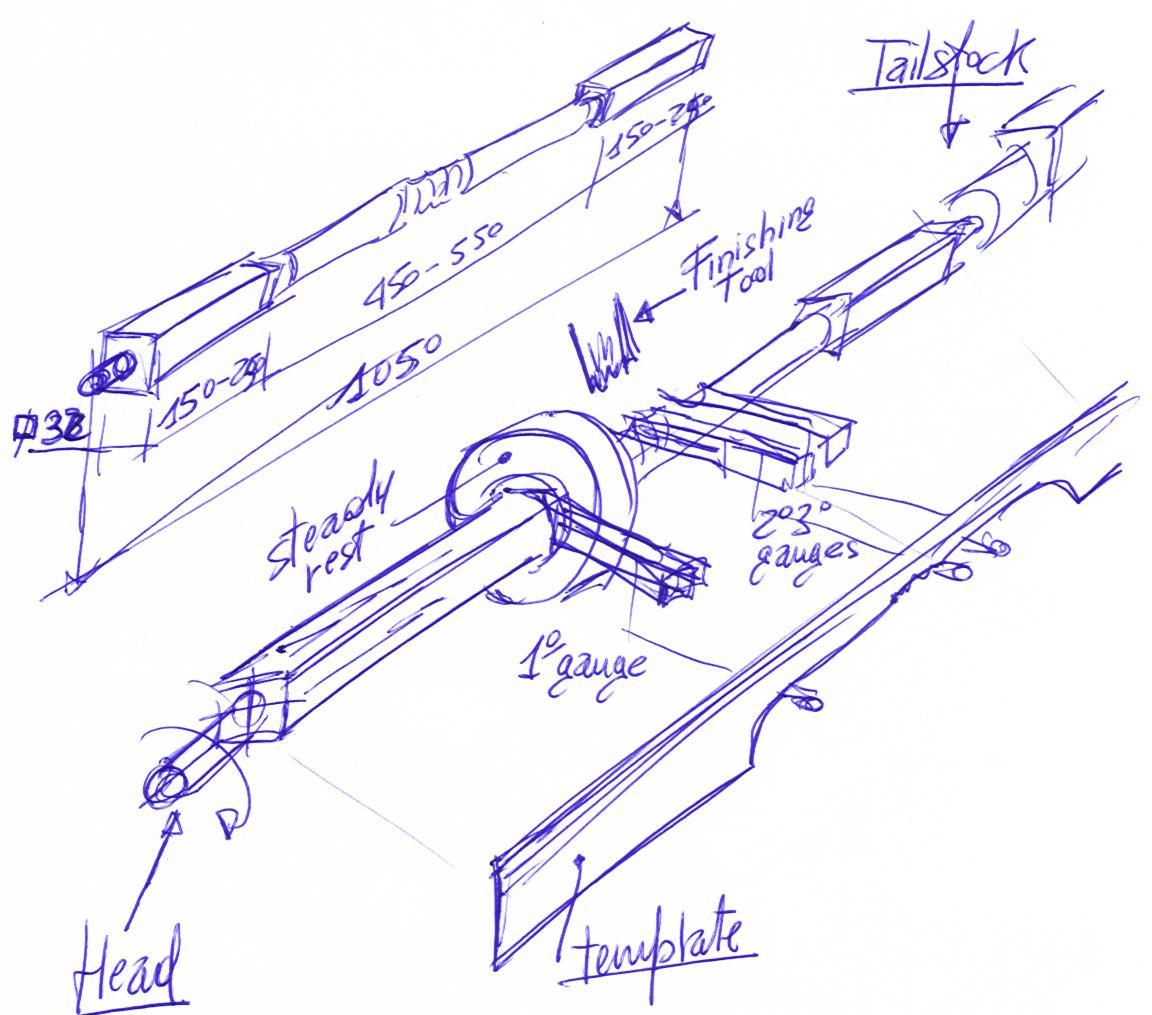

CICLI DI LAVORO: E’ possibile con il posizionamento delle cammes, sviluppare innumerevoli cicli di lavoro, in base al pezzo da produrre.

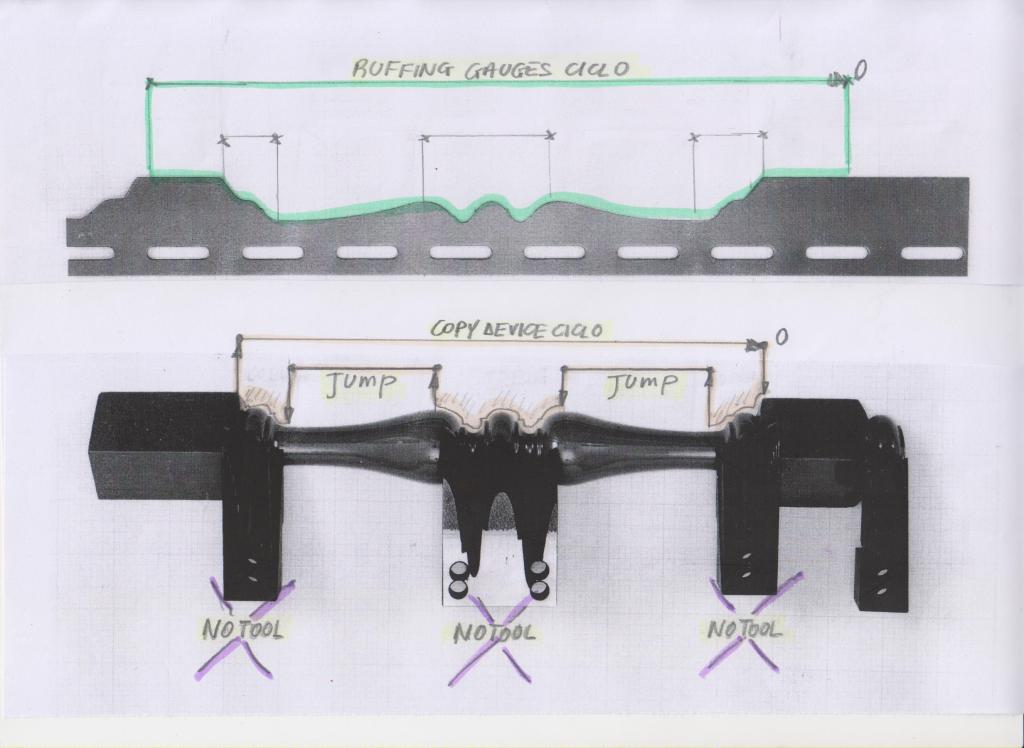

Ciclo con salto copia

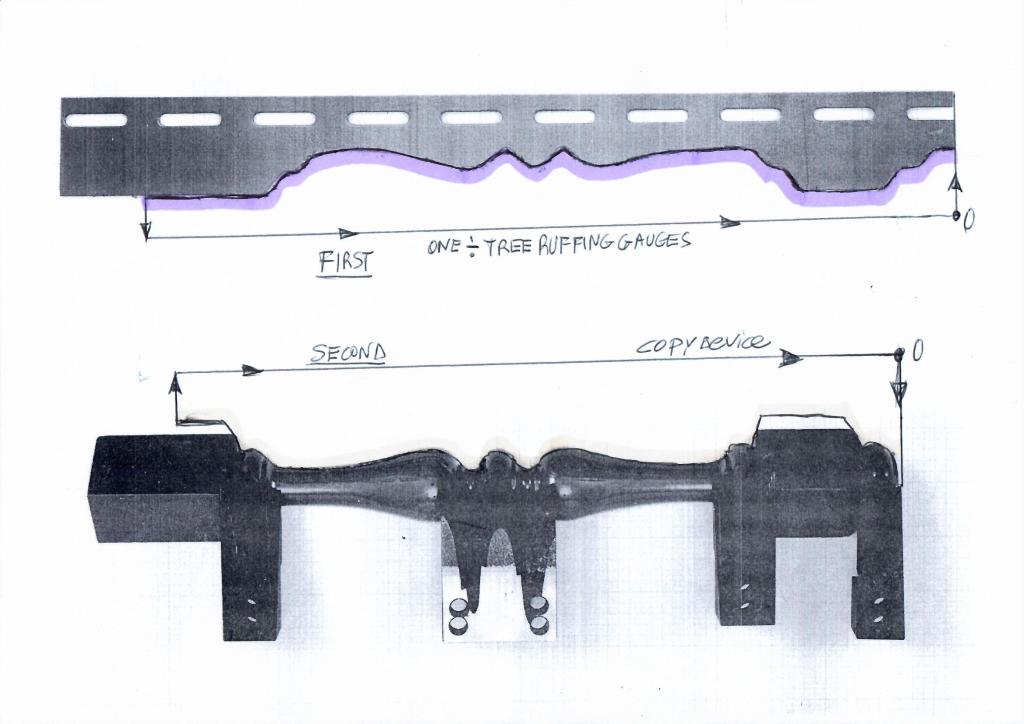

Ciclo singolo di sgrossatura / finitura

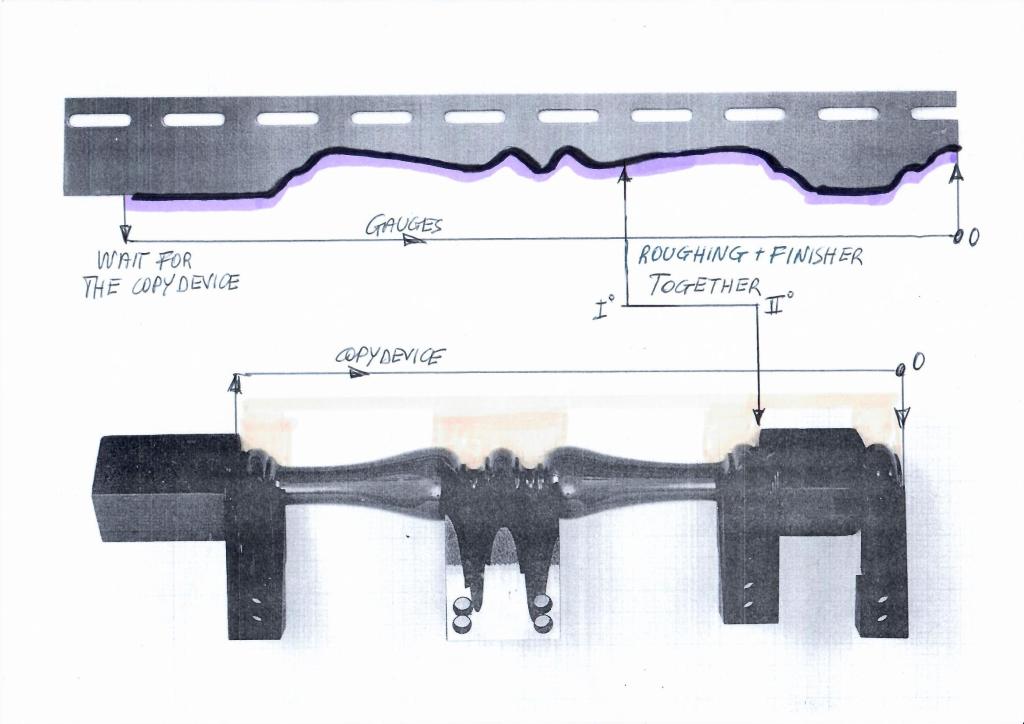

Ciclo simultaneo ad inseguimento

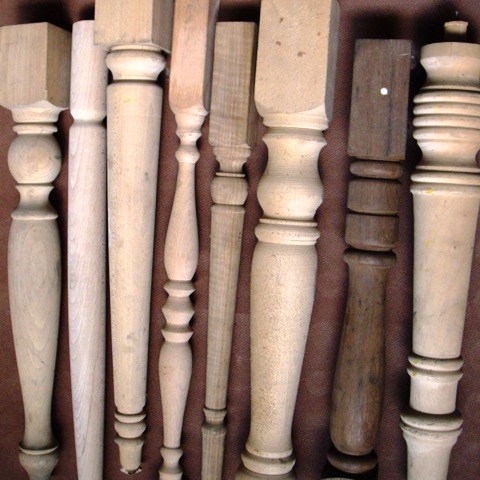

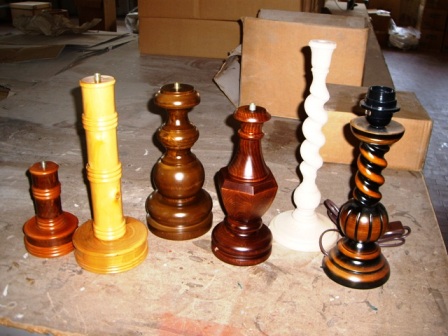

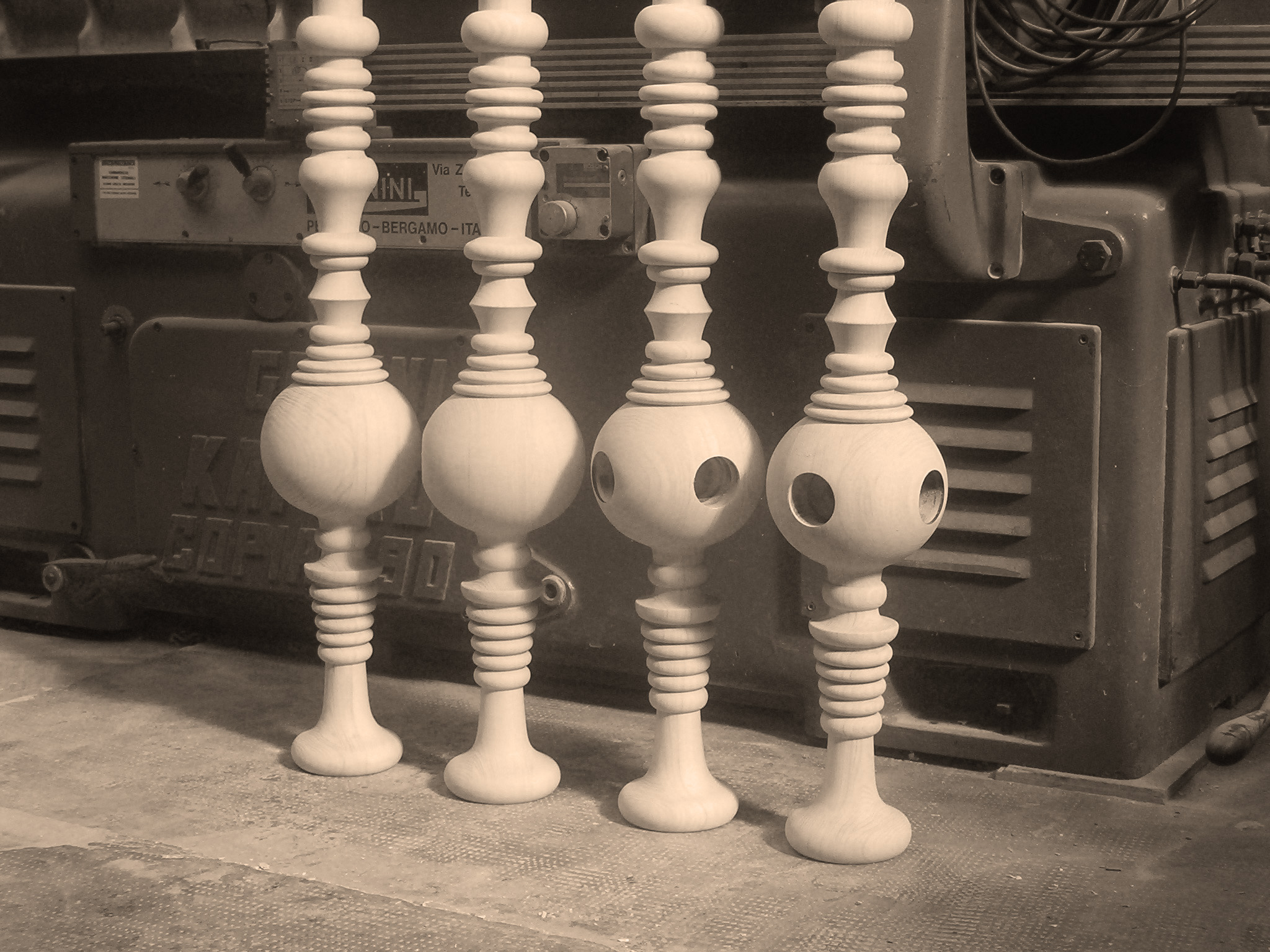

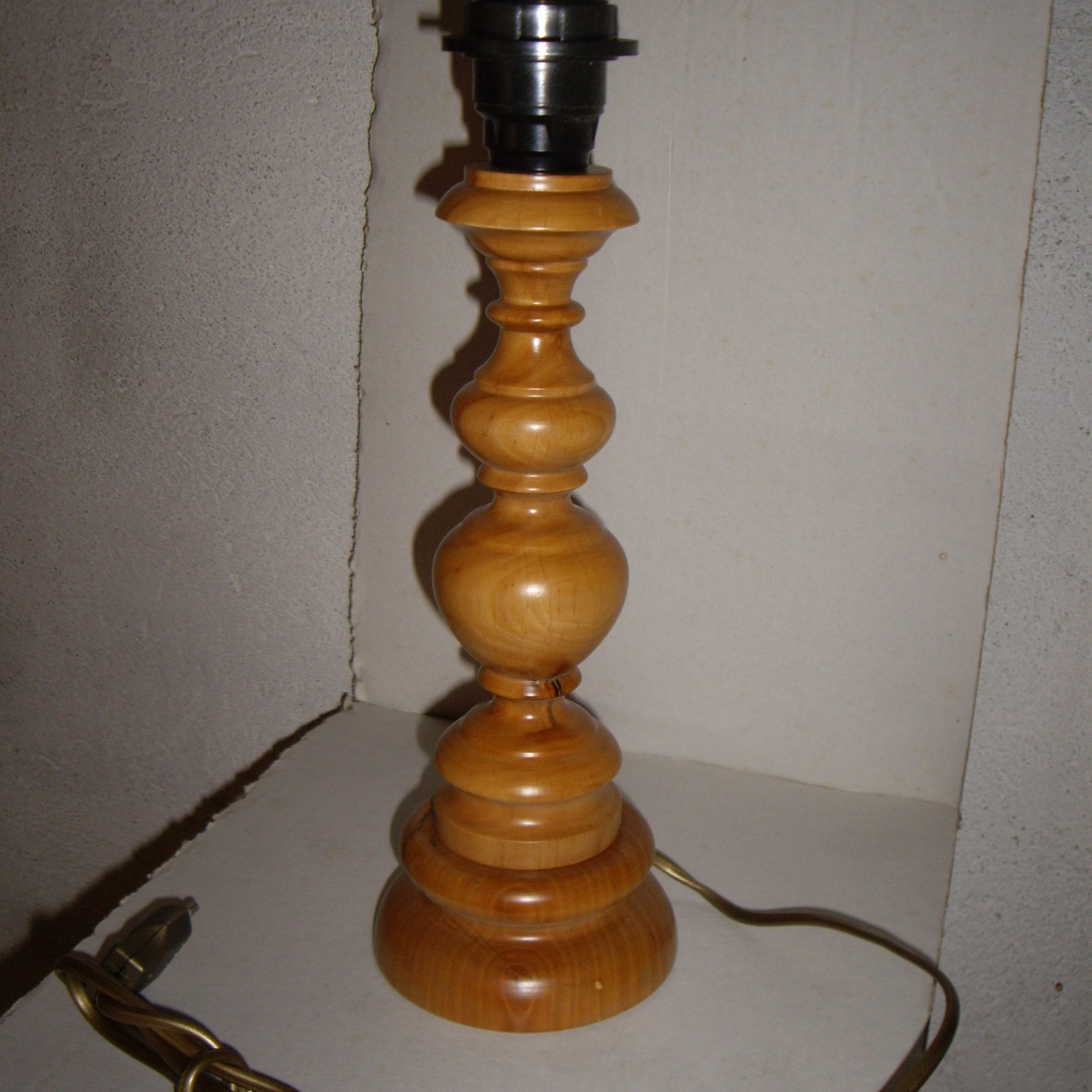

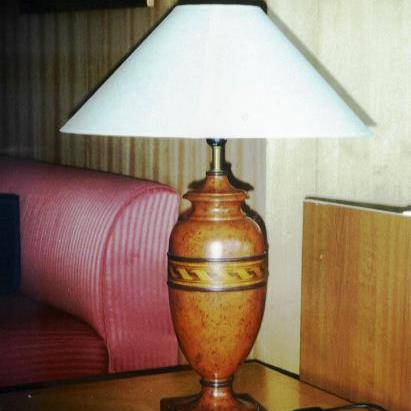

Cosa si può produrre con il KAFIRO COPIA ?
STRUTTURA E ACCESSORI:
Il basamento è il classico tornio KAFIRO monolitico in ghisa sferoidale con guide temperate.
INDISTRUTTIBILE, PRECISO, ETERNO
ETERNO

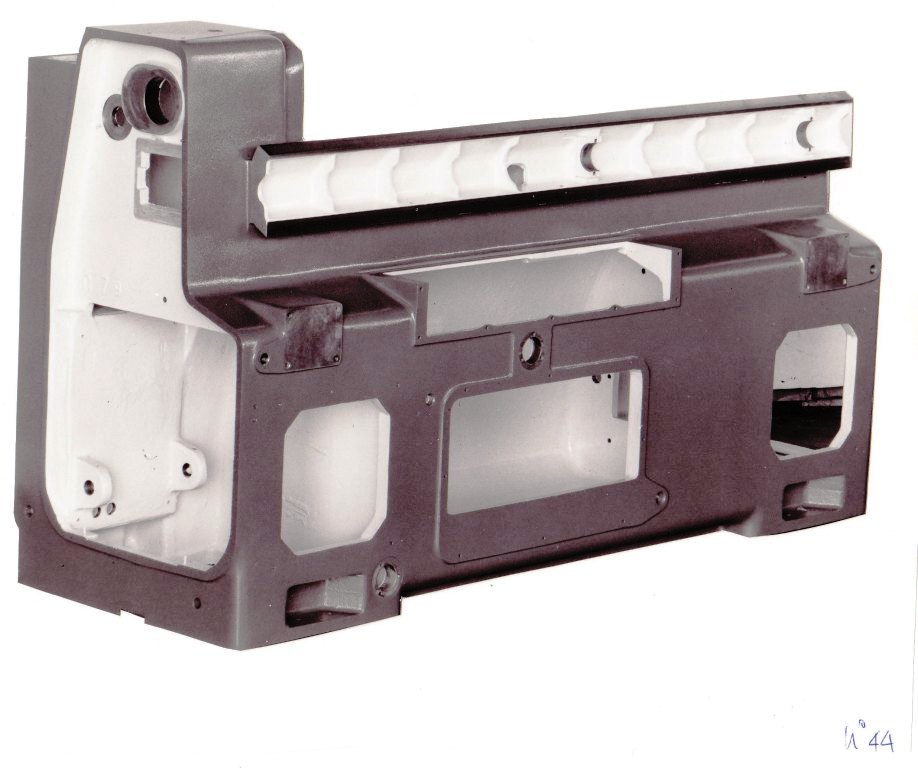

Basamento KAFIRO:
fusione monolitica in ghisa G25 con guide temperate e rettificate.

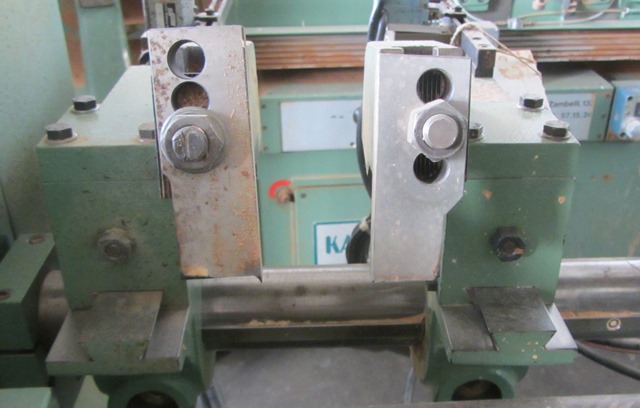

Su due carrelli portautensili posteriori, si possono posizionare “utensili da spina” per eseguire tenoni e/o per ottenere la misura esatta di lunghezza (uno destro – uno sinistro).

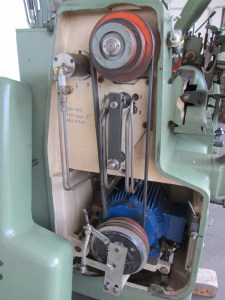

Il gruppo di trasmissione (motore mandrino) è il classico del KAFIRO ma con motore maggiorato.

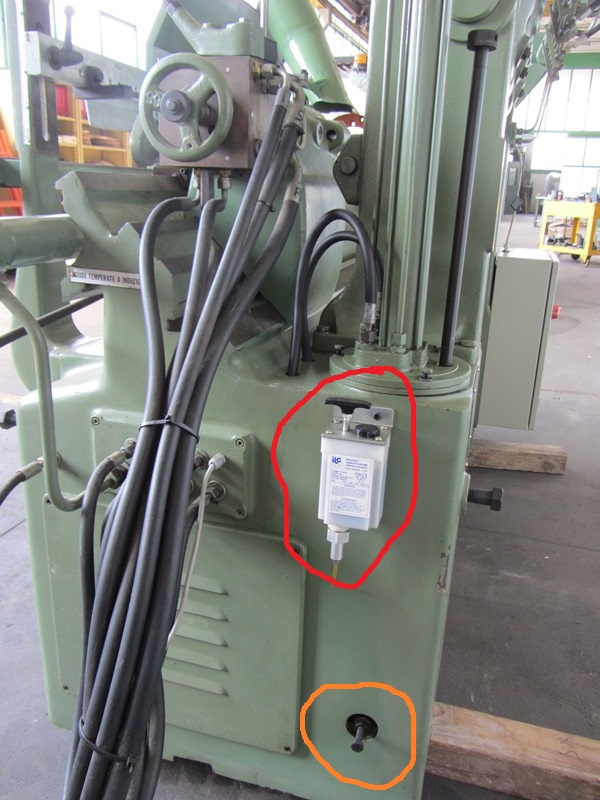

La lubrificazione forzata mantiene le
guide lubrificate ed evita il grippaggio.

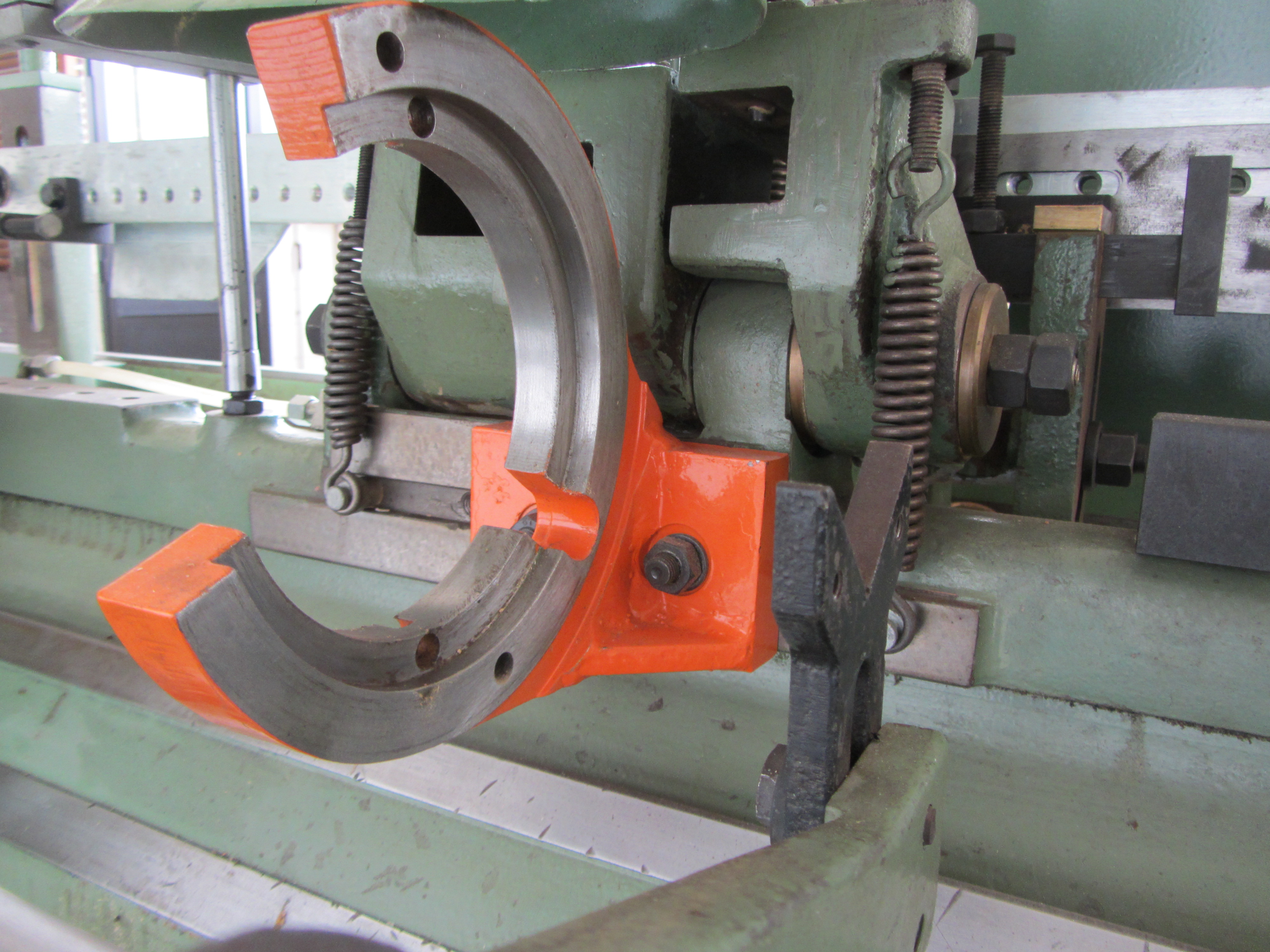

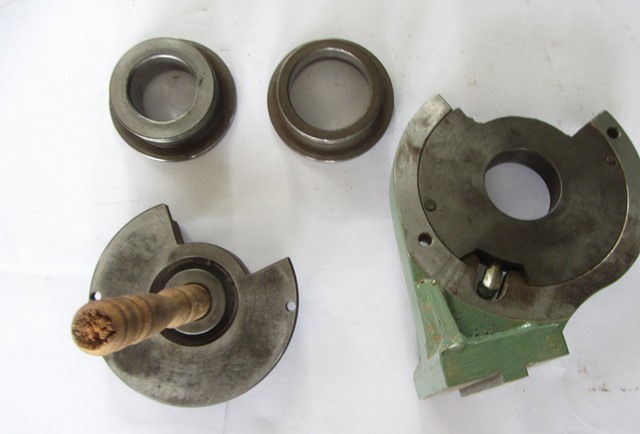

E il supporto lunetta può accettare tutte le lunette compreso la lunetta per il quadro.
